Instalação do GESTAG

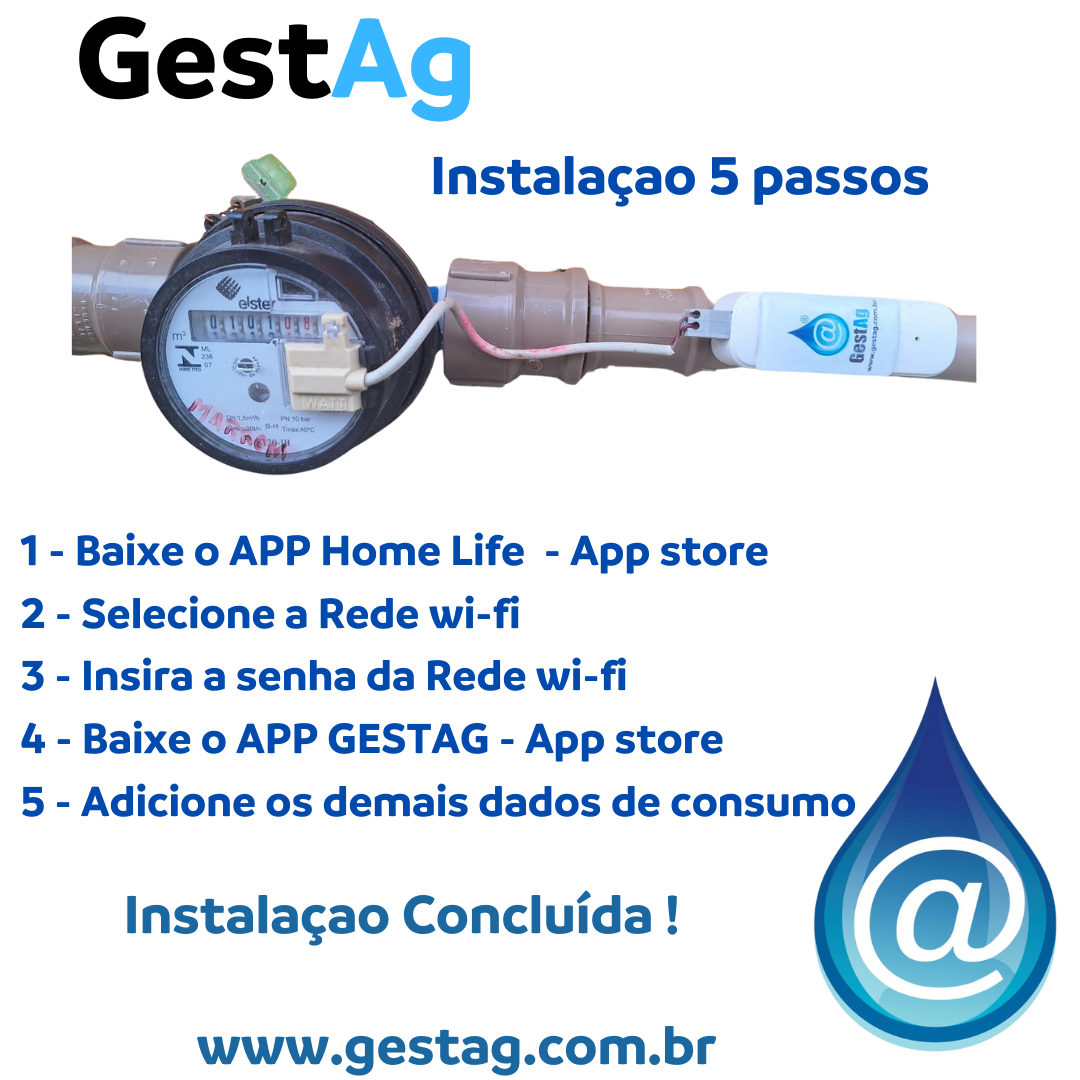

Processo de Instalação

A instalação do GESTAG é simples e pode ser realizada por técnicos especializados. O processo envolve:

Análise do Local: Avaliação da estrutura hidráulica do condomínio ou residência
Planejamento: Definição dos pontos de instalação dos sensores

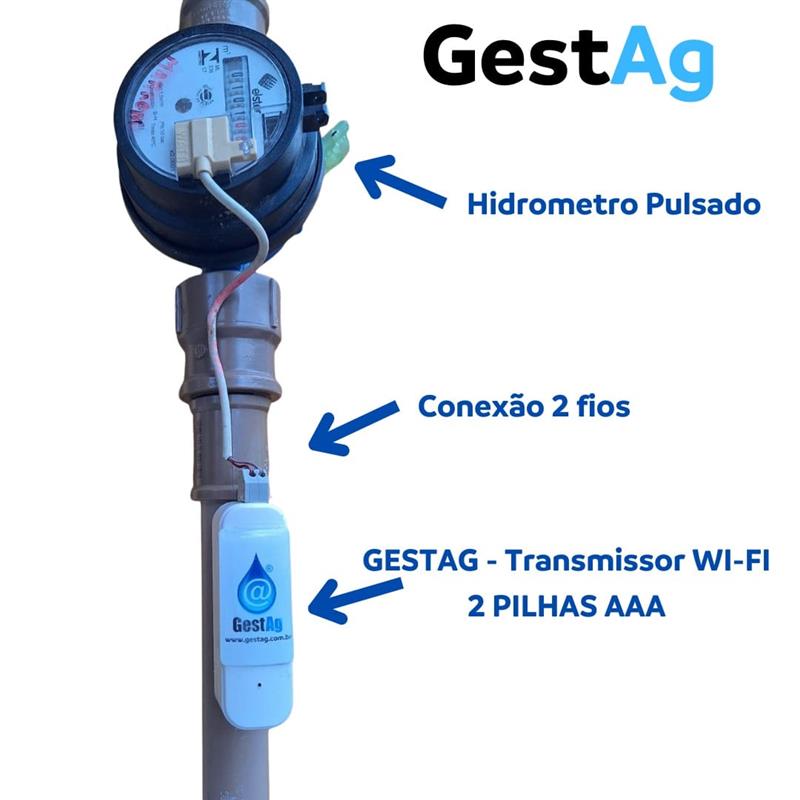

Instalação dos Sensores: Conexão com os hidrômetros pulsados
Configuração do Sistema: Configuração da rede 3G e parâmetros
Testes: Verificação do funcionamento e transmissão de dados
Treinamento: Orientação sobre o uso do sistema

Requisitos para Instalação

Hidrômetros Pulsados

Necessário ter hidrômetros com saída de pulso para conexão com o GESTAG.

Cobertura 3G

O local deve ter cobertura de rede 3G para transmissão dos dados.

Acesso Elétrico

Ponto de energia elétrica próximo aos pontos de instalação.

Tipos de Instalação

Instalação em Condomínios

Para condomínios, o GESTAG pode ser instalado de diferentes formas:

Ligação em Série: Conecta todos os hidrômetros em uma única linha
Ligação Individual: Cada apartamento tem seu próprio sensor
Ligação por Andar: Agrupamento por andares do prédio

Ligação em Série

Instalação por Andares

Instalação em Residências

Para residências individuais, a instalação é mais simples:

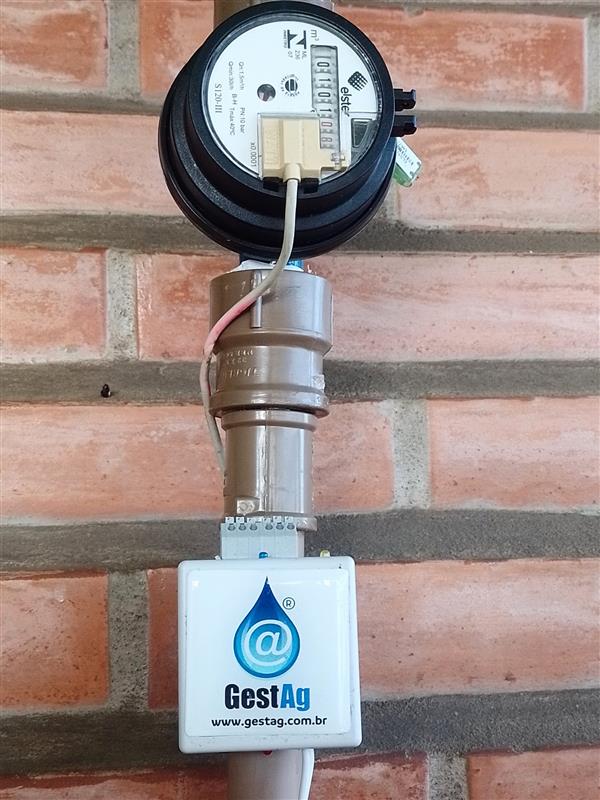

Conecta diretamente ao hidrômetro principal
Monitora o consumo total da residência
Detecta vazamentos e desperdícios

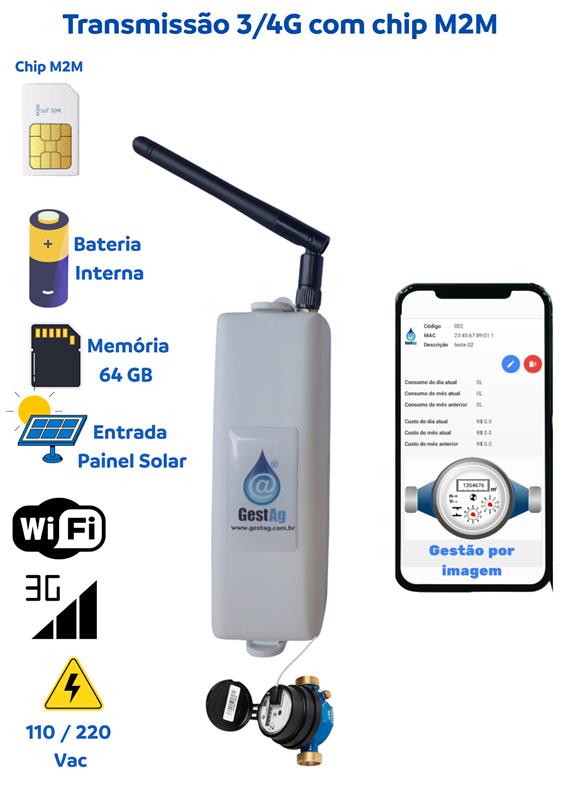

Gestag com transmissão 3/4G, chip M2M e app de visualização

Vantagens da Instalação

Principais benefícios práticos no dia a dia:

Monitoramento em tempo real
Detecção precoce de vazamentos
Economia na conta de água
Relatórios detalhados
Controle remoto via celular

Instalação não invasiva
Funcionamento 24 horas
Alertas automáticos
Histórico de consumo
Facilita a gestão predial

Suporte Técnico

Nossa equipe técnica oferece:

Instalação profissional
Treinamento para uso do sistema
Suporte técnico especializado
Manutenção preventiva
Atualizações de software

Backhaul em fibra para o GESTAG

Objetivo: garantir um backhaul confiável entre os módulos GestAg de cada andar e o concentrador (roteador ou switch core) usando fibra óptica — mantendo a telemetria contínua, baixa latência e a rede de IoT isolada com segurança.

Cenários de arquitetura

1) Ethernet-over-Fiber com Conversores de Mídia (simples e modular)

Como funciona: cada GestAg (porta RJ45) é conectado a um conversor de mídia RJ45⇄SFP no andar; a fibra sobe/desce até o switch core com baias SFP/SFP+.

Topologia: estrela (recomendada) ou anel para redundância.
Velocidade: 1 GbE (SFP) ou 10 GbE (SFP+), conforme necessidade.
Quando usar: poucos pontos por andar, retrofit com dutos estreitos, distâncias de até ~10 km em SM.
Prós: arquitetura simples, modular e compatível com qualquer GestAg Ethernet.
Contras: cada conversor exige alimentação local, pois não há PoE sobre fibra.

2) Switches ópticos de borda com baias SFP (gestão centralizada)

Como funciona: em cada andar instala-se um switch L2 com portas RJ45 e 1–2 SFPs. Os GestAg conectam-se em cobre, e o uplink do switch vai por fibra ao core.

Recursos: VLAN 802.1Q, STP/RSTP, ERPS (G.8032), QoS, espelhamento de porta e SNMP.
Quando usar: muitos GestAg por andar, necessidade de segmentar tráfego (VLAN IoT, voz, dados).
Prós: melhor gerenciabilidade e consolidação, menos conversores avulsos.
Contras: custo e complexidade maiores; ideal ter UPS em cada andar.

3) PON (GPON / XGS-PON) (grande concentração de pontos)

Como funciona: uma OLT no MDF alimenta splitters ópticos no shaft; em cada andar há uma ONU que entrega RJ45 para os GestAg locais.

Capacidade: GPON ~2,5/1,25 Gbps; XGS-PON 10/10 Gbps, com banda compartilhada.
Quando usar: prédios altos com muitos pontos e poucos dutos disponíveis.
Prós: excelente capilaridade e poucos cabos até o OLT.
Contras: exige engenharia PON (orçamento óptico) e alimentação local das ONUs.

Comparativo rápido entre arquiteturas

Critério	Conversor	Switch L2	PON
Custo inicial	baixo	médio	alto (OLT) / baixo por ONU
Escalabilidade	média	alta	muito alta
Gerenciabilidade	baixa	alta	média/alta
Dependência de energia no andar	sim	sim	sim
Dutos necessários	1 fibra por andar	1 fibra por andar (ou anel)	1 tronco + splitters

Componentes e especificações

Cabos e fibras

Fibra monomodo (SM G.652D / G.657A1/A2): padrão predial, grande alcance e boa performance em curvas.
Fibra multimodo (OM3/OM4): indicada apenas para trechos curtos (≤ 300 m a 10 Gbps); em prédios, priorize SM.
Revestimento LSZH: capa de baixa fumaça e livre de halógenos, ideal para ambientes internos.
Construções indoor/outdoor: opções tight-buffer ou breakout para trechos semi-expostos.
Microduto / blown fiber: solução para dutos críticos, facilitando ampliações futuras.

Conectores e terminações

LC/UPC: conector compacto, padrão em SFPs, excelente para racks prediais.
SC/APC: muito usado em PON, com baixa reflexão óptica.
Fusão: método preferencial de emenda, com menor perda.
Emendas mecânicas: alternativa apenas para emergências.
DIO / caixas de emenda: use uma por andar e uma bandeja dedicada no rack core.

Transceptores (SFP / SFP+)

SFP 1G SM 1310 nm: enlaces típicos de 10–20 km para Ethernet-over-Fiber.
SFP BiDi 1G: permite usar uma única fibra por enlace (comprimentos de onda distintos para Tx/Rx).
SFP+ 10G SM: indicado para agregação de tráfego ou crescimento futuro da instalação.
ONT/ONU PON: módulos ópticos compatíveis com OLT GPON/XGS-PON, geralmente com conector SC/APC.

Equipamentos de borda

Conversores RJ45⇄SFP: ideais para cenários Ethernet-over-Fiber com recursos de LFP/Link-Fault-Pass-Through.
Switch L2 com SFP: suporte a VLAN 802.1Q, STP/RSTP, ERPS (G.8032), QoS e SNMPv3.
ONU PON: termina a fibra em RJ45 em cada andar e integra toda a rede GestAg.

Energia e proteção

PoE não trafega em fibra: conversores, switches e ONUs precisam de alimentação local com UPS.
Aterramento: DIOs, racks e blindagens devem ser corretamente aterrados.
Organização física: patch-cords curtos, identificação clara (andar/porta/fibra) e raio de curvatura ≥ 10× o diâmetro do cabo.

Topologias recomendadas

Estrela com redundância lógica: uma fibra (ou BiDi) por andar até o core, com LACP ou RSTP para alta disponibilidade.
Anel óptico por andares (ERPS G.8032): switches L2 com SFP formando anel e dois nós no core; tempos de recuperação típicos < 50 ms.
PON: OLT no core, splitters no shaft e ONUs em cada andar, com cálculo cuidadoso do orçamento óptico.

Camadas L2/L3 e segurança

VLAN IoT dedicada: isola o tráfego do GestAg e reduz broadcast desnecessário.
ACLs e firewall: liberam apenas MQTT/HTTPS/NTP/DNS necessários para o painel.
DHCP e IPAM: controle de endereços de ONUs, conversores e switches.
Monitoramento: SNMPv3/syslog para níveis ópticos, flaps e temperatura dos SFPs.
Redundância L2: STP/RSTP ou ERPS em anel, sempre com configuração controlada.
QoS e NTP: priorizam a telemetria e padronizam timestamps de eventos GestAg.

Bill of Materials (BoM) por andar

Exemplos de conjuntos mínimos para cada arquitetura:

Opção Conversor de Mídia

1× conversor RJ45⇄SFP (1G);
1× SFP 1G SM 1310 nm ou 1 par BiDi;
1× patch-cord LC–LC (ou SC conforme DIO);
1× DIO/caixa de terminação compartilhada;
1× UPS compacto (≥ 600 VA) + fonte 12/24 V.

Opção Switch L2

1× switch L2 compacto (4–8×RJ45 + 1–2×SFP);
1–2× SFP 1G SM ou BiDi;
1× UPS + fonte dedicada.

Opção PON

1× ONU (1–4×RJ45);
1× splitter conforme o plano de fibras;
1× patch-cord SC/APC;
1× UPS + fonte local.

Implantação em passos práticos

Survey de dutos: mapeie shafts, eletrocalhas e rotas disponíveis.
Escolha da arquitetura: defina Conversor, Switch L2 ou PON conforme energia e número de GestAg por andar.
Projeto óptico: escolha tipo de fibra (SM G.657), conectores, DIOs e folgas de cabo.
Lançamento e fusões: faça fusões, OTDR e medições de potência (Rx/Tx dentro do orçamento).
Montagem de racks e DIOs: identifique portas, fibras e andares com etiquetas claras.
Configuração L2/L3: VLAN IoT, DHCP, ACLs, SNMP e protocolos de redundância.
Comissionamento e handover: testes de ping/loss/jitter, leitura de SFP (dBm) e entrega do “as built”.

Sempre registre os níveis ópticos iniciais para acompanhar possíveis degradações futuras (dobras, conectores sujos ou rompimentos).

Vídeo de arquitetura em fibra para o GESTAG

Utilize este espaço para um vídeo demonstrando o lançamento da fibra, terminação em DIO, ligação aos GestAg de cada andar e exemplos de instalação em prédios reais.

Fluxo de implantação do GESTAG

Monitoramento inteligente de água com comunicação 3G/M2M e painéis web, organizado em um fluxo de implantação claro – da fase de diagnóstico até a consolidação do projeto.

Diagnóstico inicial e planejamento Levantamento de cenário, riscos e metas do projeto

Objetivos

Entender o cenário atual de consumo e medição do cliente.
Identificar pontos críticos de vazamento, perda ou submedição.
Mapear a infraestrutura local: hidrômetros, acesso físico, cobertura 3G, entre outros.

Checklist

Levantamento dos hidrômetros existentes (modelo, pulsos, marca).
Verificação de compatibilidade (hidrômetros pulsados ou necessidade de adaptadores).
Mapa dos pontos de instalação dos transmissores GESTAG.
Teste de sinal 3G/M2M e Wi-Fi em cada ponto de medição.
Definição do responsável local (síndico, gestor de manutenção, engenheiro etc.).
Definição das metas do projeto (redução de consumo, individualização, eliminação de vazamentos etc.).

Estimativa de recursos

1 técnico de campo para a visita.
1 analista GESTAG/SIGMA para o levantamento técnico.
Duração média: de 2 a 5 dias, conforme o porte da instalação.

Definição da arquitetura e configurações Modelagem do ecossistema digital GESTAG

Objetivos

Definir a arquitetura lógica do sistema e parametrizar o ambiente.
Configurar leituras (pulsos/litros) e periodicidade de envio dos dados.

Checklist

Cadastro de todos os pontos de medição no sistema.
Importação de listas de unidades, setores e centros de custo.
Configuração de alertas de vazamento, consumo elevado e perda de sinal.
Agendamento de relatórios automáticos (diários, semanais, mensais).
Montagem de dashboards e definição de perfis de acesso.
Definição dos níveis de notificação (gestão, manutenção, usuários finais).

Estimativa de recursos

1 especialista GESTAG.
1 técnico de TI/integração.
Duração estimada: de 1 a 3 dias.

Instalação dos dispositivos em campo Montagem física dos módulos GESTAG

Objetivos

Instalar os módulos GESTAG junto aos hidrômetros definidos no projeto.
Garantir proteção mecânica, vedação e leitura correta dos pulsos.

Checklist

Conferência da fiação e conexão ao sensor de pulso do hidrômetro.
Fixação do módulo em superfície protegida e de fácil acesso técnico.
Vistoria da posição do hidrômetro (acessibilidade e segurança).
Verificação do fluxo de água e sentido dos pulsos.
Teste do módulo em operação (pulsos x leitura digital).
Teste de comunicação do chip 3G/M2M ou via Wi-Fi com o servidor.
Registro fotográfico de cada instalação para documentação.

Estimativa de recursos

1 técnico de campo/instalador.
1 assistente ou eletricista (opcional).
Tempo médio: 15–30 minutos por hidrômetro.
Projetos de grande porte: cerca de 1 dia para cada 50 unidades.

Validação e testes de comunicação Conferência de precisão e estabilidade dos dados

Objetivos

Garantir precisão das leituras e continuidade da comunicação.
Validar o sincronismo entre campo e painel web.

Checklist

Simulação de pulsos com fluxo real de água.
Validação cruzada com a leitura manual do hidrômetro.
Checagem da estabilidade do sinal de dados.
Teste de alarmes, notificações e regras configuradas.
Monitoramento por 48–72 horas para confirmar consistência.

Estimativa de recursos

1 técnico remoto GESTAG.
1 técnico de campo, se ajustes físicos forem necessários.
Duração média: de 2 a 3 dias.

Treinamento e capacitação Autonomia para operação do sistema

Objetivos

Capacitar usuários-chave a operar o sistema sem depender do suporte diário.
Ensinar leitura de indicadores, gráficos e alarmes.

Conteúdo do treinamento

Acesso e navegação no painel web.
Interpretação de gráficos, históricos e indicadores de consumo.
Identificação de vazamentos e comportamentos anômalos.
Exportação de dados para planilhas e relatórios.
Configuração de metas, limites e alertas.
Uso do aplicativo móvel pelos usuários.

Checklist

Treinamento da equipe de manutenção.
Treinamento da gestão (síndico, gestor de utilidades ou engenharia).
Entrega de manual digital.
Disponibilização de vídeo-aulas.

Estimativa de recursos

1 instrutor remoto.
1 gestor ou usuário chave do cliente.
Duração típica: 1 a 2 horas (formato online).

Operação assistida (estabilização) Acompanhamento conjunto nos primeiros 30 dias

Objetivos

Fazer o ajuste fino do sistema com base nos dados reais.
Validar a efetividade dos alertas e dos relatórios configurados.

Checklist

Revisão dos alertas recebidos e respostas adotadas.
Validação de consumos considerados anormais.
Ajustes na frequência de coleta e envio.
Refino de dashboards e filtros de análise.
Registro de chamados e tratativas durante o período.
Avaliação preliminar da economia obtida no primeiro ciclo.

Estimativa de recursos

1 analista GESTAG dedicado ao acompanhamento remoto.
Duração típica: 30 dias de operação assistida.

Entrega final e consolidação Relatório executivo e transição para rotina

Objetivos

Formalizar o encerramento da implantação.
Apresentar resultados e indicadores de performance.

Conteúdo da entrega

Relatório executivo com:
- Redução de consumo obtida.
- Vazamentos identificados e corrigidos.
- Consumo médio por unidade/área.
- Principais KPIs (MTTR, tempo de detecção, curva de carga etc.).
Checklist final assinado entre as partes.
Confirmação de acessos e níveis de usuários.
Encaminhamento para o plano de manutenção contínua.

Estimativa

Duração aproximada: 1 dia.
Equipe: analista GESTAG + gestor do cliente.

Resumo de recursos necessários

Equipe recomendada

1 coordenador do projeto.
1 técnico de campo principal.
1 assistente de campo (opcional).
1 especialista GESTAG para configuração e análises.
1 instrutor para treinamento dos usuários.

Capacidade média de instalação

Entre 50 e 100 pontos de leitura por dia,
variando conforme o tipo de hidrômetro e o acesso físico.

Tempo estimado de projeto

Pequeno porte: 3–5 dias.
Médio porte: 7–15 dias.
Grande porte: 30–45 dias.

Os prazos podem ser ajustados conforme janelas de acesso, número de hidrômetros e condições de infraestrutura.

Solicitar Orçamento de Instalação
